1. LLVM 编译

LLVM 对 CMake版本有限制，可以在官网查看

Ubuntu 20.04
LLVM 12.0.1
CMake 3.16.3

第一步：下载LLVM-Core 和 Clang源码

在llvm-project 仓库的 Release界面，下载LLVM-Core和Clang源码

llvm-12.0.1.src.tar.xz
clang-12.0.1.src.tar.xz

在/home/llvm/Programs文件夹下创建llvm-project文件夹，将下载好的原代码解压缩到对应目录。创建build文件夹

/home/llvm/Programs
  /llvm-project # llvm 项目文件夹
    /llvm  # 解压缩后的llvm代码
    /clang # 解压缩后的clang代码
    /build # 存放编译后的LLVM

第二步：编译LLVM

在/home/llvm/Programs/llvm-project文件夹下创建build.sh文件。执行build.sh开始编译，编译需要一段时间，记得执行build.sh时以root权限执行！！！。

cmake 参数解释：
- -G “Unix Makefiles”：生成Unix下的Makefile
- -DLLVM_ENABLE_PROJECTS=“clang”：除了 LLVM Core 外，还需要编译的子项目。
- -DLLVM_BUILD_TYPE=Release：在cmake里，有四种编译模式：Debug, Release, RelWithDebInfo, 和MinSizeRel。使用 Release 模式编译会节省很多空间。
- -DLLVM_TARGETS_TO_BUILD=“X86”：默认是ALL，选择X86可节约很多编译时间。
- -DBUILD_SHARED_LIBS=On：指定动态链接 LLVM 的库，可以节省空间。
make install 指令：
- 是将编译好的二进制文件和头文件等安装到本机的 /usr/local/bin 和 /usr/local/include 目录，方便后续使用。

cd build
cmake -G "Unix Makefiles" -DLLVM_ENABLE_PROJECTS="clang" \
-DCMAKE_BUILD_TYPE=Release -DLLVM_TARGETS_TO_BUILD="x86" \
-DBUILD_SHARED_LIBS=On ../llvm
make
make install

2. CMake LLVM Pass 项目创建

在/home/llvm/Programs/llvm-project文件夹下创建一个项目文件夹，叫什么随意，这里用OLLVMPP。

整个项目目录结构如下：

OLLVMPP：OLLVM文件夹，项目根目录
- Build：Build文件夹，存放编译后的LLVM Pass
- Test：Test文件夹，存放编译生成的测试文件和需要优化的代码文件
  - Bin：Bin文件夹，编译生成的二进制文件
  - IR：IR文件夹，编译生成的IR文件
  - TestProgram.cpp：需要优化的代码文件
- Transforms
  - include：include文件夹，存放LLVM Pass头文件
  - src：src文件夹，存放LLVM Pass源码
    - Demo.cpp：自己写的LLVM Pass代码
  - CMakeList.txt：整个 CMake 项目的配置文件
- test.sh：编译LLVM Pass并对Test文件夹中的代码文件进行测试

CMakeLists.txt文件内容如下：

# 参考官方文档：https://llvm.org/docs/CMake.html#developing-llvm-passes-out-ofsource
project(OLLVMPP)
cmake_minimum_required(VERSION 3.13.4)
find_package(LLVM REQUIRED CONFIG)
list(APPEND CMAKE_MODULE_PATH "${LLVM_CMAKE_DIR}")
include(AddLLVM)
include_directories("./include") # 包含 ./include 文件夹中的头文件
separate_arguments(LLVM_DEFINITIONS_LIST NATIVE_COMMAND ${LLVM_DEFINITIONS})
add_definitions(${LLVM_DEFINITIONS_LIST})
include_directories(${LLVM_INCLUDE_DIRS})
add_llvm_library( LLVMObfuscator MODULE # 编译后的LLVM Pass模块名称 LLVMObfuscator.so
  # 在此处添加cpp代码源文件，例如src下有一个源文件Demo.cpp
  /src/Demo.cpp
)

test,sh文件内容如下：

cd ./Build
cmake ../Transforms
make
cd ../Test
# 将源代码转换成LLVM IR
clang -S -emit-llvm TestProgram.cpp -o IR/TestProgram.ll
# 优化LLVM IR，这里的 -test 参数时Pass中自己注册的
opt -load ../Build/LLVMObfuscator.so -test -S IR/TestProgram.ll -o IR/TestProgram_test.ll
# 将llvm IR 编译成二进制可执行文件
clang IR/TestProgram_test.ll -o Bin/TestProgram_test

LLVM Pass编写步骤如下：

创建一个类，继承FunctionPass
实现runOnFunction(Funtion &F)函数
向LLVM 注册自己的Pass类

#include "llvm/Pass.h"
#include "llvm/IR/Function.h"
#include "llvm/Support/raw_ostream.h"

using namespace llvm;

namespace{
    // 创建一个类，继承FunctionPass
    class Demo : public FunctionPass{
        public:
            static char ID;
            Demo() : FunctionPass(ID){}
            // 实现runOnFunction(Funtion &F)函数
            bool runOnFunction(Function &F);
    };
}

// runOnFunction 函数实现，获取函数名称
bool Demo::runOnFunction(Function &F){
// do something
    outs() << "function name: " << F.getName() << "\n";
}
char Demo::ID = 0;
// 注册该 Demo Pass，这里写的test就是上面 test.sh 中 优化部分 -test参数
static RegisterPass<Demo> X("test", "LLVM Pass Demo");

3. LLVM Pass：基本块分割

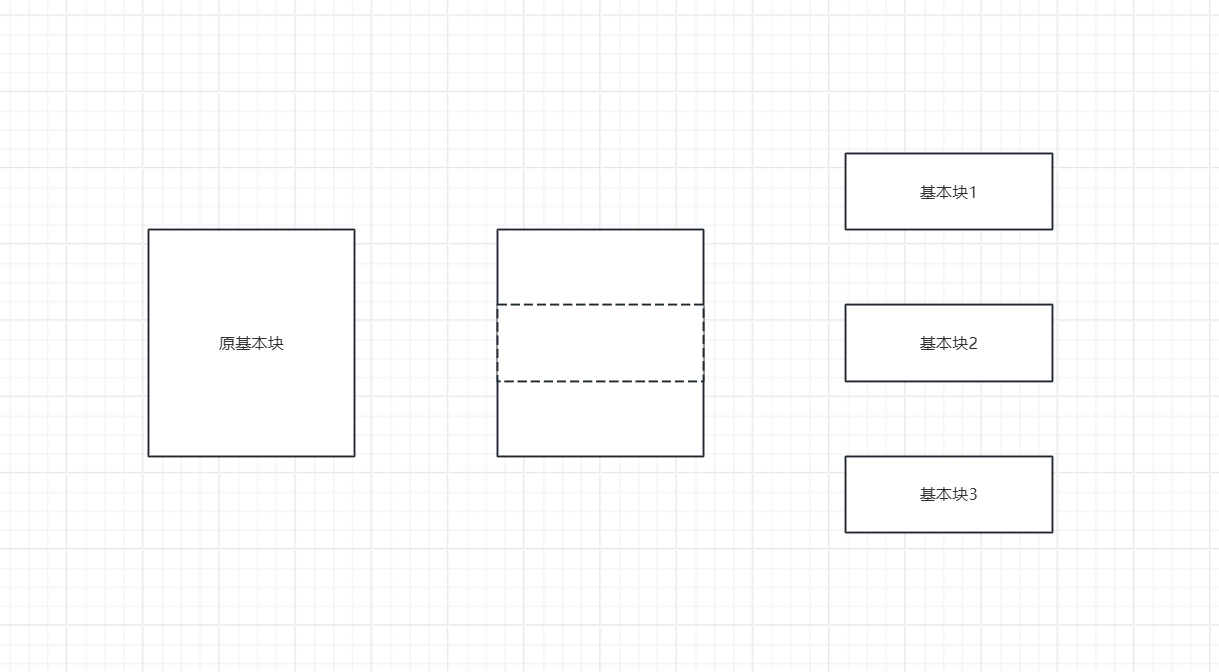

基本块分割，也就是将一个基本块分割成若干个等价的基本块，在分割后的基本块之间加上无条件跳转。在许多基于基本块的代码混淆中，基本块数量越多，代码混淆后的复杂度就越大。

实现思路：

遍历函数中每个基本块，对每个基本块进行分割即可。
注意：有PHI指令的基本块我们选择跳过，因为PHI指令的值依赖于前驱，如果我们分割时改变了前驱，那么执行结果就错误了。

主要API：

可选参数：接收命令行中可选参数作为一个基本块块分割成多少个，使用cl::opt模板类来实现，这里的opt是option，不是优化器的意思。
splitBasicBlock：BasicBlock类中的一个成员函数，作用是分割基本块。
isa<> ：一个模板函数，用于判断一个指针志昂的数据类型是不是给定类型，这里我们用来判断PHI块。

核心代码：

// 命令行参数split_num，用于指定一个基本块分割次数，默认为2
static cl::opt<int> splitNum("split_num", cl::init(2), cl::desc("Split <split_num> time(s) each BB"));

// 判断基本块中是否包含PHI指令
bool SplitBasicBlock::containsPHI(BasicBlock *BB){
    for(Instruction &I : *BB){
        if(isa<PHINode>(&I)){
            return true;
        }
    }
    return false;
}

// 基本块分割，
void SplitBasicBlock::split(BasicBlock *BB){
    // 计算分裂后每个基本块的大小
    // 原基本块的大小 / 分裂数目（向上取整）
    int splitSize = (BB->size() + splitNum - 1) / splitNum;
    for(int i = 1;i < splitNum;i ++){
        BasicBlock *curBB = BB;
        int cnt = 0;
        for(Instruction &I : *curBB){
            if(cnt++ == splitSize){
                // 在 I 指令处对基本块进行分割
                curBB = curBB->splitBasicBlock(&I);
                break;
            }
        }
    }
}

// runOnFunction 函数实现
bool SplitBasicBlock::runOnFunction(Function &F){
    // 第一步：保存原先的所有基本块
    vector<BasicBlock*> origBB;
    for(BasicBlock &BB : F){
        origBB.push_back(&BB);
    }
    // 第二步：对每个不包含 PHI 指令的基本块执行分裂操作
    for(BasicBlock *BB : origBB){
        if(!containsPHI(BB)){
            split(BB);
        }
    }
    return true;
}

// 注册
char SplitBasicBlock::ID = 0;
static RegisterPass<SplitBasicBlock> X("split", "Split a basic block into multiple basic blocks.");
